T 4

CIRCUITOS:

En esta tarea tu labor es la siguiente: A continuación se muestran 3 circuitos junto con el código fuente que los hace funcionar. Presta mucha atención, recuerda cómo se hacen las conexiones y móntalos en clase. Recuerda que tendrás que presentar un dosier de los ejercicios explicando el código de cada uno de ellos y el montaje de los mismos.

CIRCUITO 1:

int led_verde = 13;
int led_amarillo = 12;
int led_rojo = 8;
const int BOTON = 7;
int val = 0;

// del botón
int state = 0; int old_val = 0;
void setup() {

pinMode(led_verde, OUTPUT);
pinMode(led_amarillo, OUTPUT);
pinMode(led_rojo, OUTPUT);
}

void loop(){
val= digitalRead(BOTON);
if ((val == HIGH) && (old_val == LOW)){
state=1-state;
delay(10);
}
old_val = val;
if (state==1){
digitalWrite(led_verde,HIGH);
delay(5000);
digitalWrite(led_verde,LOW);
digitalWrite(led_amarillo,HIGH);
delay(1000);
digitalWrite(led_amarillo,LOW);
digitalWrite(led_rojo,HIGH);
delay(4000);
digitalWrite(led_rojo,LOW);
}
}

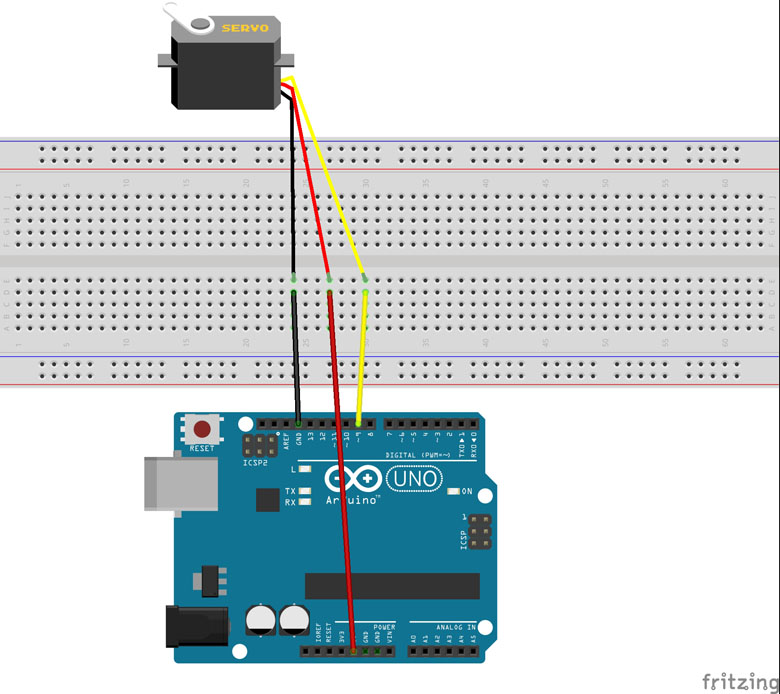

CIRCUITO 2:

#include <Servo.h> Servo servoMotor; void setup() {   Serial.begin(9600);   servoMotor.attach(9); } void loop() {      servoMotor.write(0);   delay(1000);   servoMotor.write(90);   delay(1000);      servoMotor.write(180);   delay(1000); }

CIRCUITO 3:

#include <Servo.h>
Servo motor;

int estado1 = 0, angulo = 0, estado2 = 0;

void setup()
{
  Serial.begin(9600);
  pinMode(7,INPUT);
  pinMode(8,OUTPUT);
  motor.attach(6);
}

void loop()
{
  digitalWrite(8,HIGH);
  estado1 = digitalRead(7);
  estado2 = digitalRead(4);

  if(estado1 == 1 && estado2 == 0)
  {
    motor.write(angulo);
    angulo = angulo + 1;
    restriccion();
  }

  if(estado1 == 0 && estado2 == 1)
  {
    motor.write(angulo);
    angulo = angulo - 1;
    restriccion();
  }


  if(estado1 == 0 && estado2 == 0)
  {
    motor.write(angulo);
  }
}

void restriccion()
{
  if(angulo < 1)
  {
    angulo = 0;
  }
  if(angulo>179)
  {
    angulo = 180;
  }
}
